棕角榫详细结构、尺寸设计图纸、制作过程图

三碰肩,又名棕角榫,其做法通常是将要支撑的立柱顶端处开长短两个榫头,两侧为榫肩,靠里面为直角平肩,在需要支撑的面板上开出相应的卯眼,靠外面的卯眼上面挖出一块和梯形格角一样的缺口,两根木枨榫对卯眼一扣即可连接。


在这样连接后,家具结构的两个看面上各有一个肩,而腿足或立柱部位留有一个肩,三个肩碰在一起故叫三碰肩。凡是有盖或有底的家具部位都可使用这种结构连接。



三碰肩是一种比较科学的做法,它的榫头在中间,两边均有榫肩,可以辅助榫头承受部分压力不易扭动,加强了竖材的支撑能力,使得家具坚固耐用,同时也打破了结构处横竖线条平直过于呆板的气氛,锦上添花地烘托出家具流畅的线条美。


但在制作时必须要注意,长短榫头的大小长短一定要与卯眼部分的大小深浅吻合,绝不能任意为之,否则差之毫厘,谬以千里,即便横竖两材连接上了家具也不牢固。


还有的厂家图省事,本来三碰肩应为长短两个榫头,他们却简化成一个榫头,这无疑也会让家具的牢固度受影响














                粽角榫俗称“三碰肩”,因其外形近似粽子的角而得名,是传统家具中的经典榫卯结构之一。


榫卯是古典家具之魂,一榫一卯之间,一转一折之际,凝结着中国几千年传统家具文化的精粹,沉淀着流光回转中的经典家具款式的复合传承。

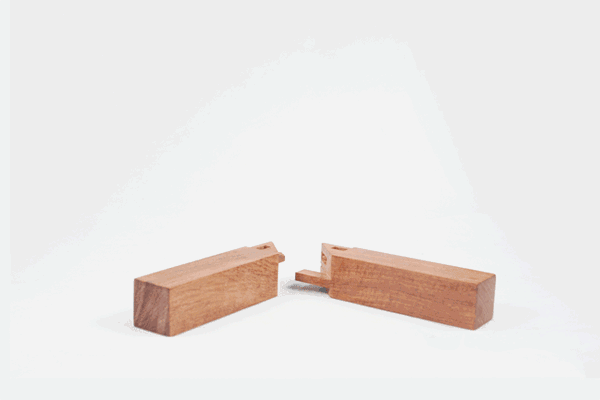

传统粽角榫


有一种家具形式叫做“四面平”,意思就是四面都是平的,是和有束腰家具的那种如女性的曲线般凹凸起伏的形式相对应的,粽角榫就常用在这种四面平家具的转角处。


再说细一点,粽角榫常见于顶箱柜和写字台等家具的四角,特点是每个角都以三根方材格角结合在一起。


每个角在腿足与边抹立面削出近似于45度斜肩,小立腿出长短榫,边抹下方凿出长短卯眼,与之相接合,长短榫可以辅助榫头承受部分压力不易扭动,加强了竖材的支撑能力,使得家具坚固耐用。

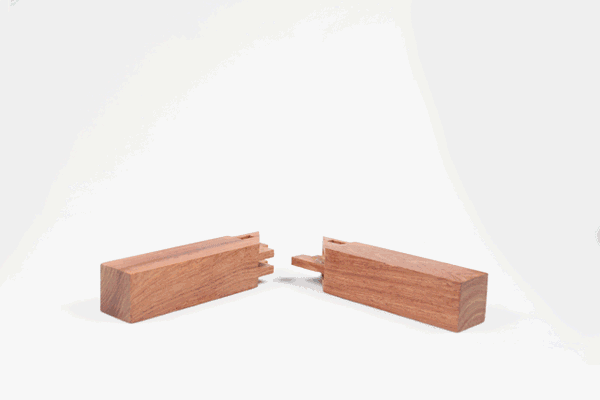

双榫粽角榫


粽角榫的种类有很多,比较常见的有:带板粽角榫、传统粽角榫、双榫粽角榫等。


这么多不同的类型主要是为了不同形制的家具考虑的:四面平的桌子采用粽角榫,出于美观的考虑,通常采用闷榫,而不采用透榫;柜、架类则因为粽角榫高于视线之上,所以一般采用透榫,结构上更为坚固。

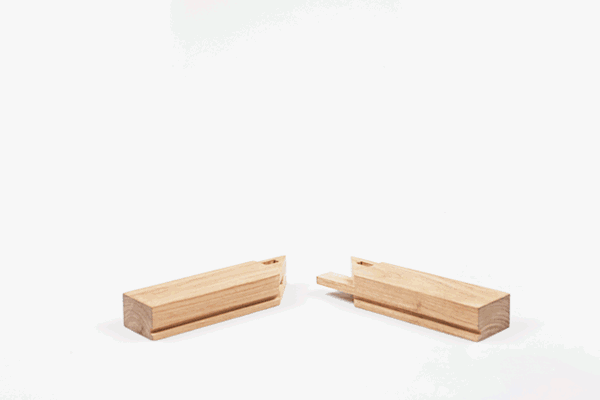

带板粽角榫



为了使家具更加牢固和经久耐用,就需要留有3—5mm台肩。


这个3—5mm的台肩非常重要,防止磕碰肩部位置时损坏榫卯结构,没有台肩的家具时间久了难免会出现兔子嘴的状况(由于角部的磨损,就像三片嘴一样),或顶面破损后可以刨刮顶面而不至于损坏家具的结构。


粽角榫上留台肩这种细节现代木工已经很少用了,原因是即省工、又省料。
